ルームランプ用として市販されている LED ランプは、どれも白色 LED を使用し室内を青白く照らすものばかりです。
室内照明は個人的に電球色の方が好みなので、電球色タイプの LED チップを使用して自作してみることにしました。

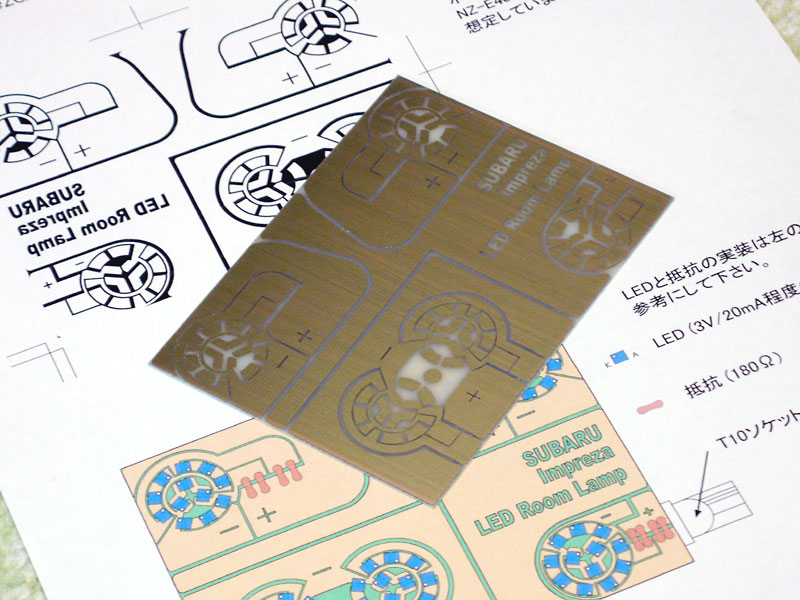

模型のエッチングパーツを作成する道具が手持ちにあったので、サンハヤトのポジ感光基板を購入してプリント基板を自作してみました。
プリント基板の作成方法はここでは説明しきれないため省略します。この１枚でマップランプ、ルームランプ、トランクルームの全ての室内灯を製作します。

データは公開しますので、自由に使用してください。
RoomLamp.pdf (180KB)

基板を切り抜いて４枚に分解し LED チップと抵抗を実装した。

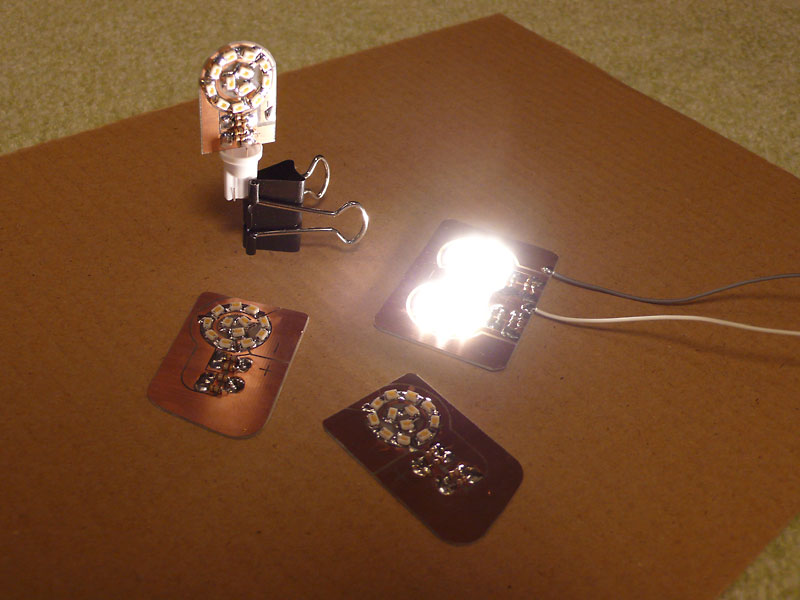

仮点灯してみると、電球よりはかなり明るい感じです。

T10 ソケットや金具等は、エルパラさんで購入しました。

ソケットの固定

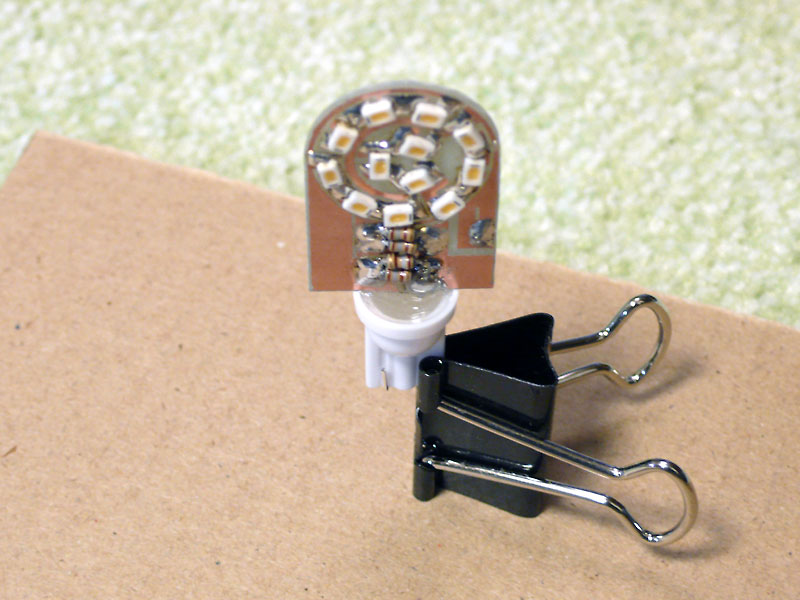

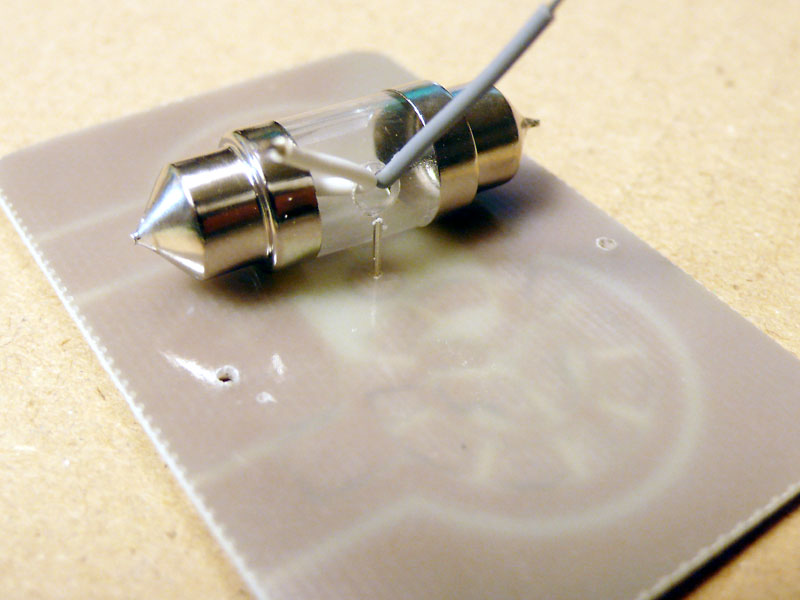

基板にピンを立て、電球口金の間のプラスチック管に小さな穴を開けて差し込み、瞬間接着剤で仮固定する。

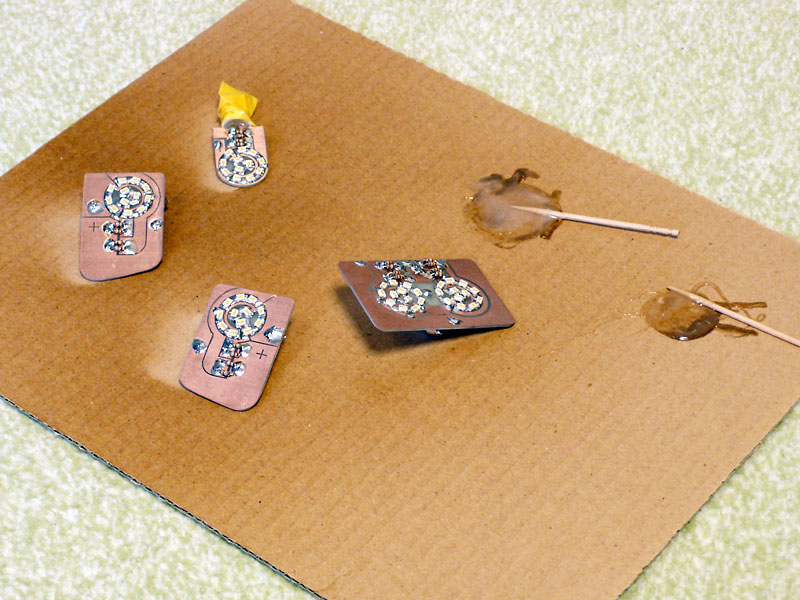

エポキシ系接着剤でしっかり固定した。

T10 ソケットもエポキシ系接着剤を充填してしっかり固定した。

基板表面が酸化しないよう薄くクリア塗装して完成。

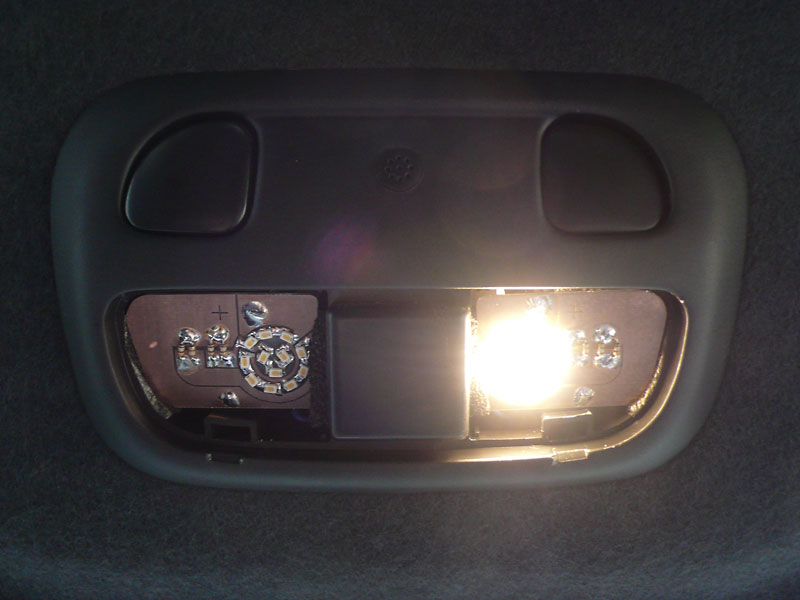

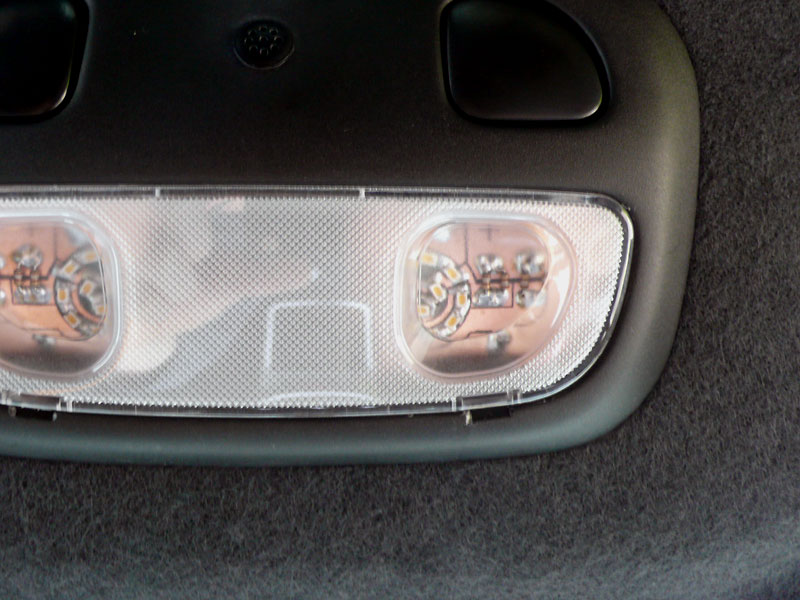

マップランプ部分に取り付けて点灯してみた。
少しがたつくため隙間部分にスポンジテープを詰めて固定した。

LED の位置がレンズの位置とずれています。
元々電球はレンズのすぐ下には無かったようです。電球の中心を基準に LED を配置したため少しずれてしまいましたが、使用上は問題無いため、このままにしておこうと思います。

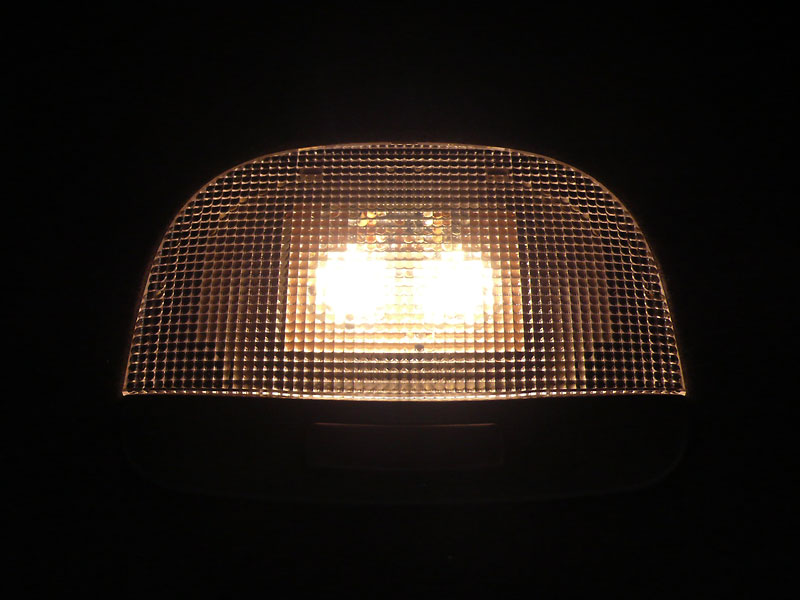

ルームランプはとても良い感じです。

別の角度から。

電球に比べるとかなり明るく感じられます。

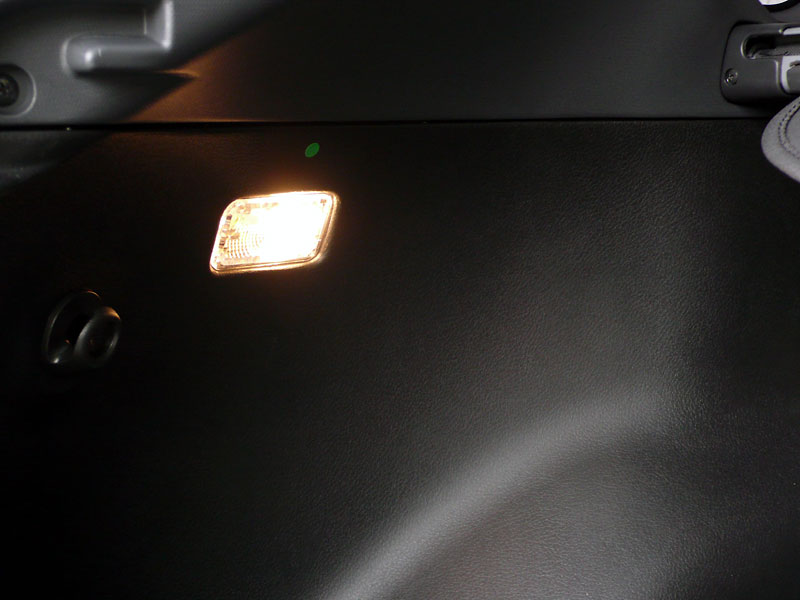

トランクルームのランプを交換したところ。
全く違和感無くソケット部分へ取り付きました。

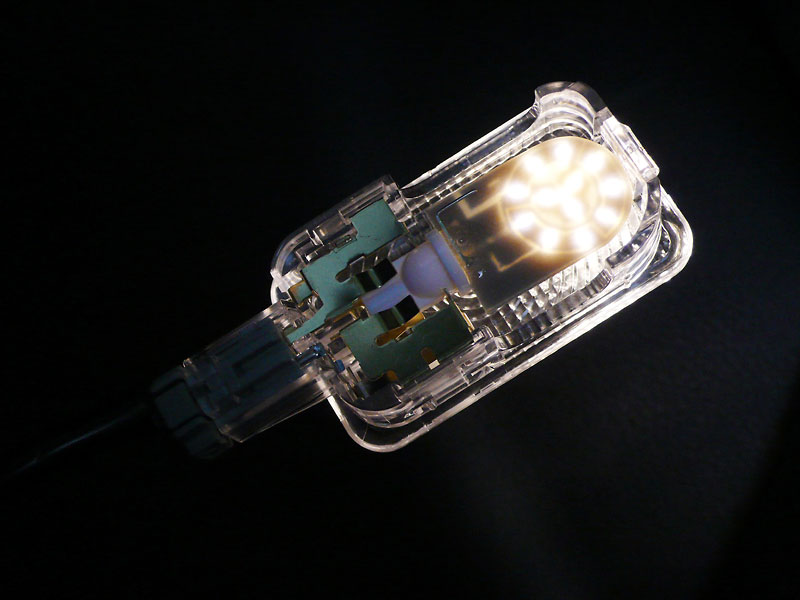

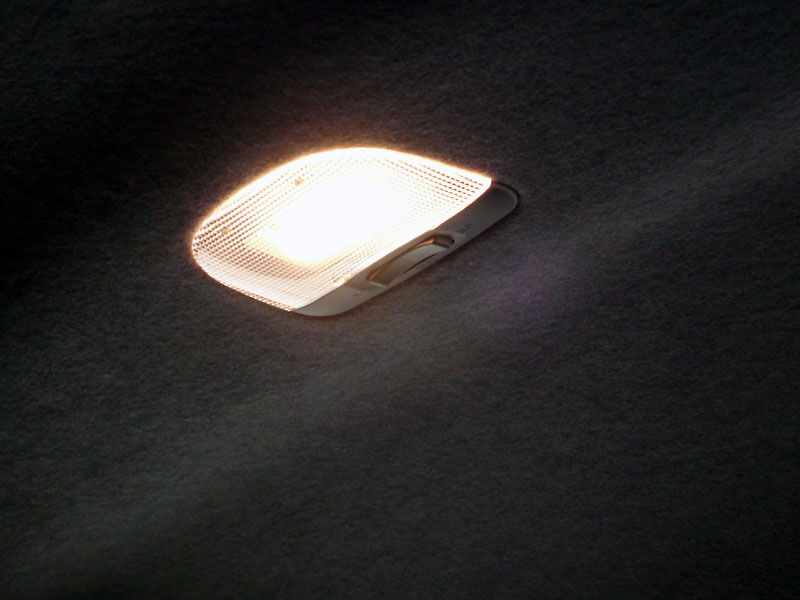

ランプを内張にはめ込み点灯してみた。

電球に比べると明るくなっているとはいえ、ここはもう少し明るい方が良いかも・・・

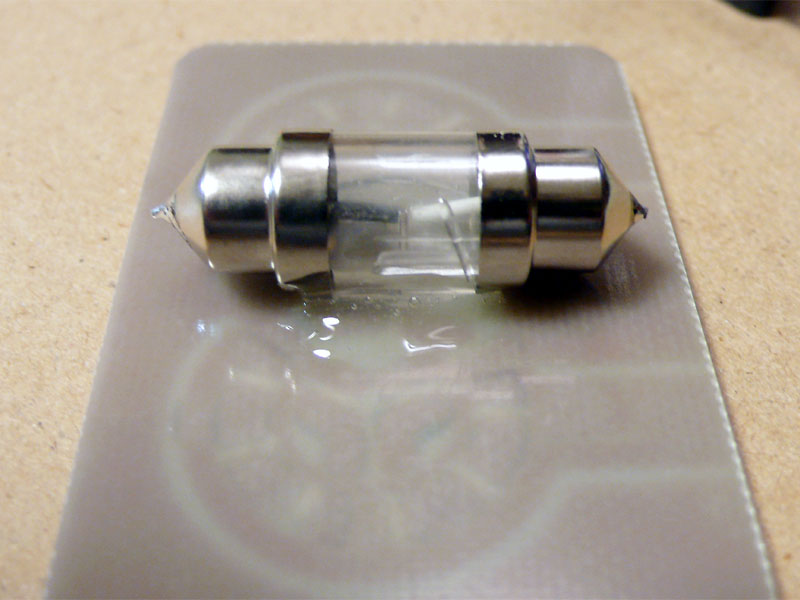

電球はマップランプが 8W × 2個、ルームランプが 8W × 1個、トランクルームが 5W × 1個の合計 29W となります。
今回 LED ルームランプの合計消費電力は 4W 程度ですので、LED にすることにより電球に比べ 25W の節電となります。
