ETC はナビと連動できるものを前提に三菱重工の MOBE-500B を使用します。

このナビを付けることによって約 250g (コード、アンテナ、付属品等含む) 重量増 になってしまいます。

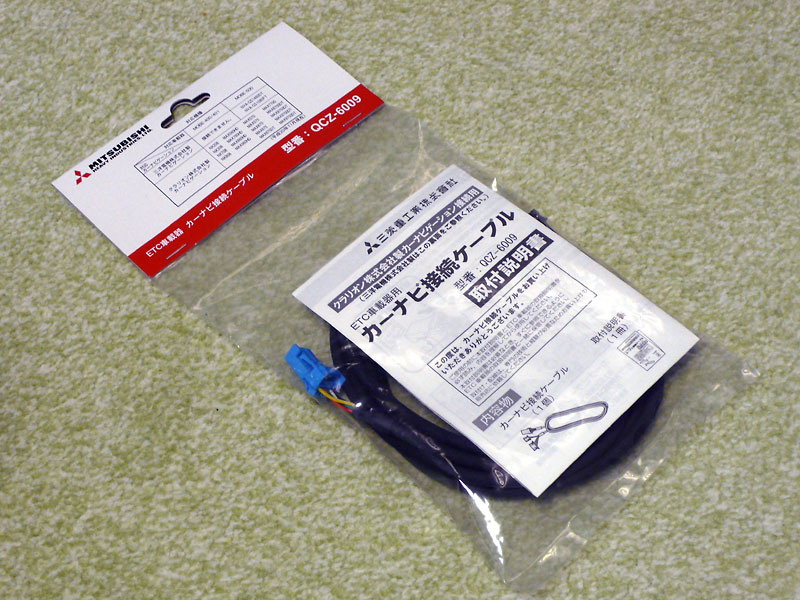

ETC は三菱重工のカーナビ接続ケーブル QCZ-6009 を使用してナビと接続します。
このケーブルでカーナビと接続し後はアンテナを接続するだけでＯＫです。他の配線は必要ありません。

まずはＡＶパネルを外してナビを取り外します。

このパネルはクリップで固定されているだけなので傷が付かないようマスキングして、写真の位置から少しずつ内装剥がし等を押し込んでいくと外れてきます。

インプレッサの内装はとても傷が付きやすいため、マスキングしてから慎重に作業します。

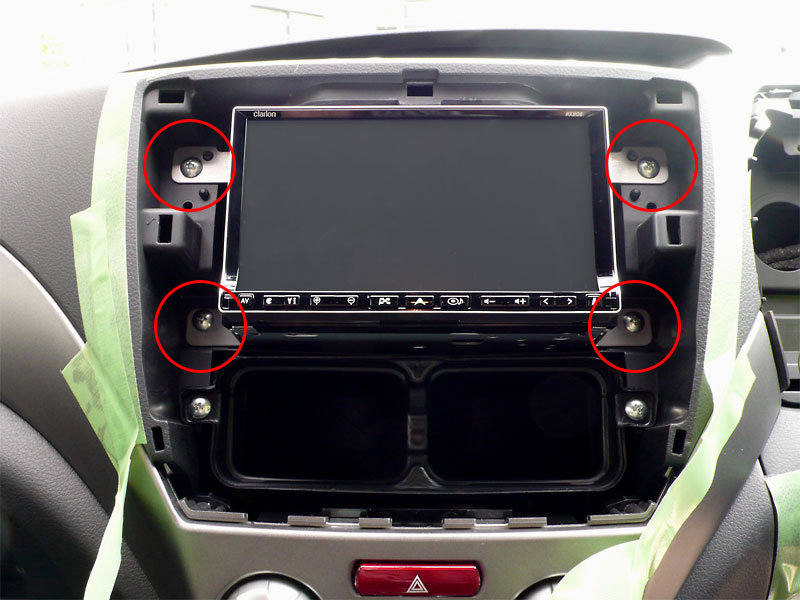

写真赤丸位置の４箇所のビスを外せば、ナビが外れます。

ETC は助手席グルーブボックスの中に設置するため、まず蓋の左奥にあるダンパーを外します。

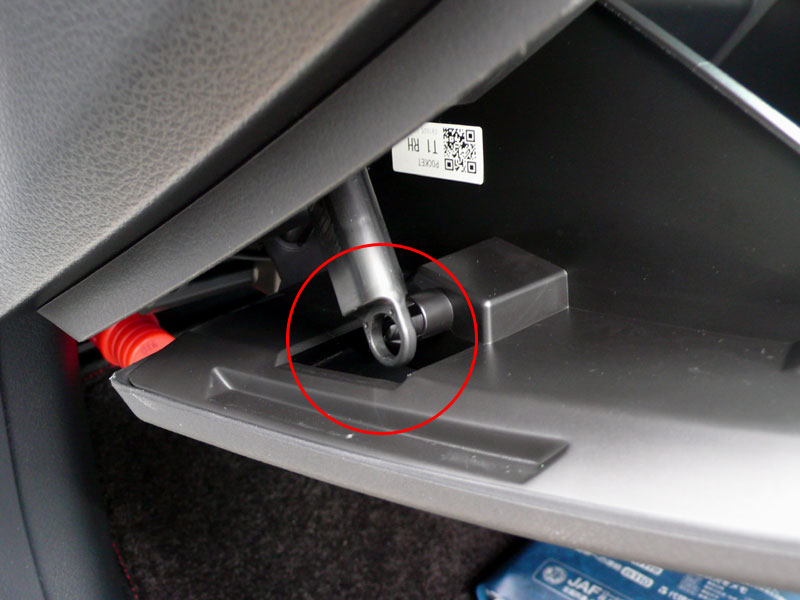

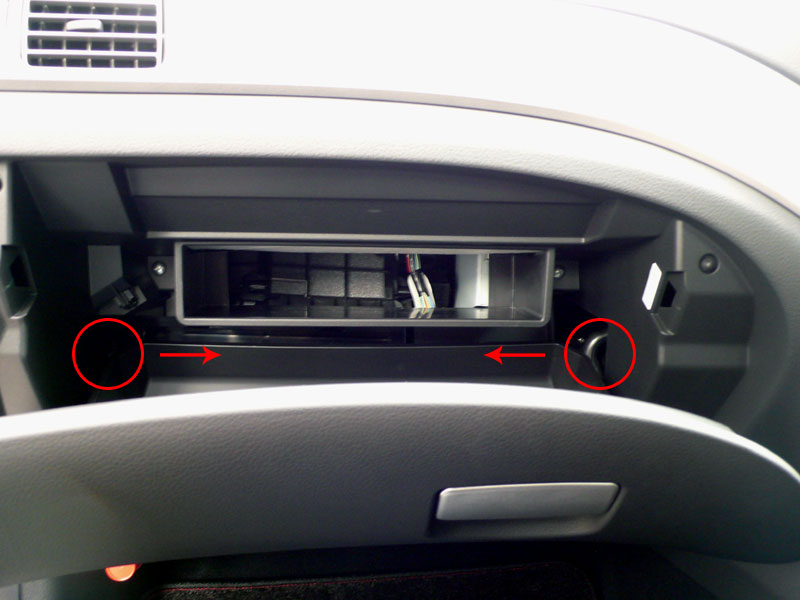

赤丸の位置に蓋が開きすぎないようストッパーが付いていますので、内側に押すようにして引っかからないようにすると蓋が垂れ下がってきます。
蓋はビス等で固定されておらず引っかかっているだけなので、その状態でボロッと外れ落ちます。落として傷が付かないように注意します。

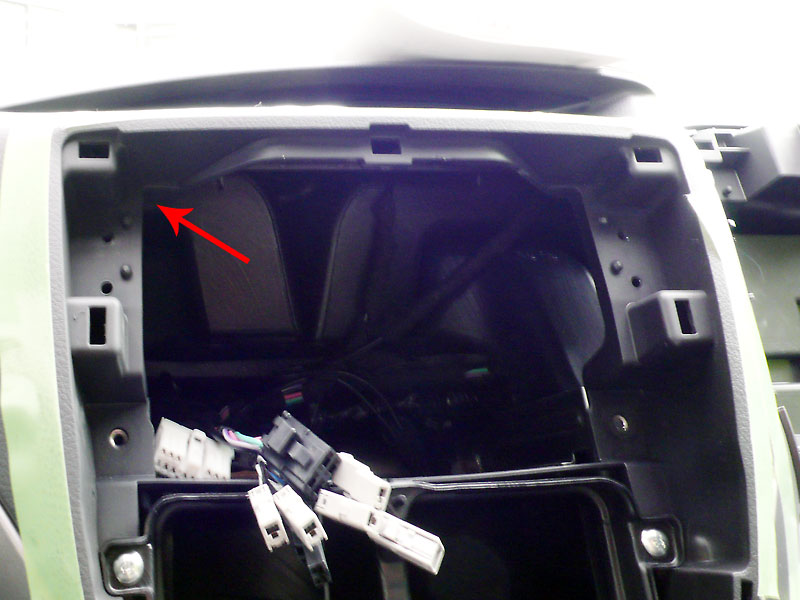

ETC アンテナは矢印の辺りから手を突っ込んで、ダクトの平らな部分へ貼り付けました。

通常 ETC アンテナはフロントガラス上部またはダッシュボード上へ設置するように指示されていますが、邪魔なのでダッシュボード内へ隠ぺいします。

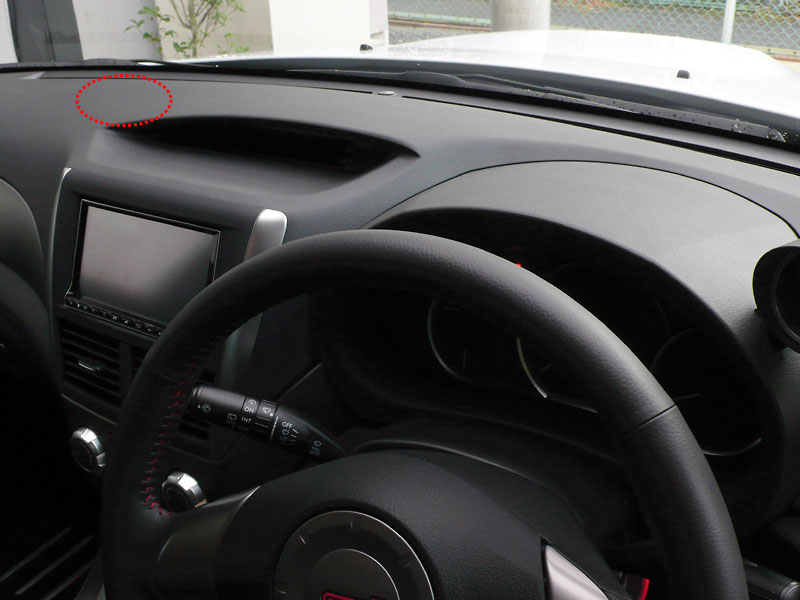

上から見るとだいたいこの辺の下に取り付けられています。

※ この位置でも問題なくゲートは開きますが、思わぬトラブルを引き起こす可能性がありますので、メーカーの指示する場所以外への取り付けは自己責任かつ十分注意して行ってください。

ETC 取り付けケーブルをナビに接続した後、再度ナビを取り付けます。

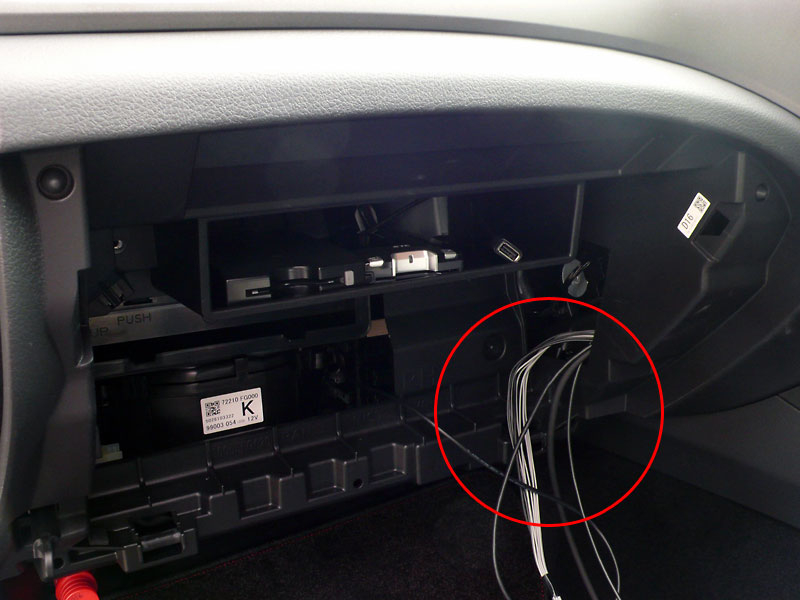

ケーブルはグローブボックスの方へ引き出しておきます。

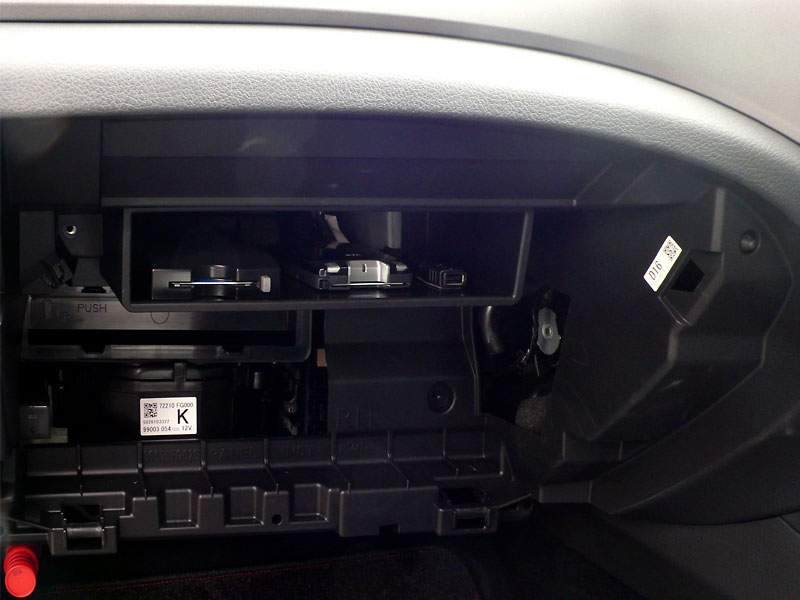

ETC 本体は、地デジ用の B-CAS カードリーダーや USB メモリーカードリーダーと同様、グローブボックス内の車検証入れに設置しコード類を綺麗に隠ぺいします。

車検証は普通にグローブボックスの中に入れておけばＯＫです。

取り外したのと逆の手順でグローブボックスを取り付けます。
